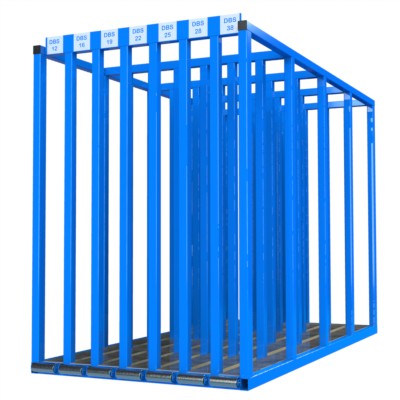

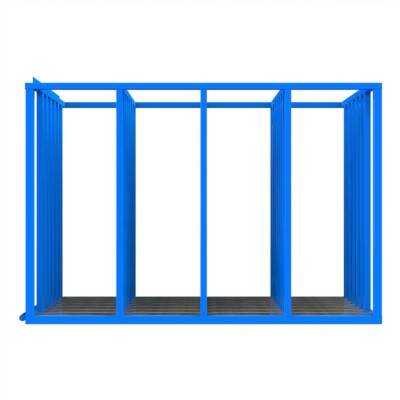

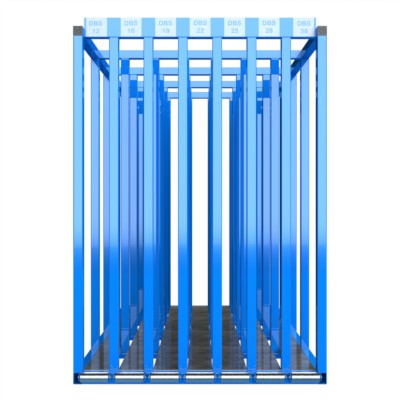

Tafel- und Plattenlager für Bleche, Kunststoffplatten, Verbund- und Spanplatten. Modular erweiterbar. Grundmodul für Klein- und Mittelformate mit 7 Einstellfächer. Fachbreite 100 mm oder 200 mm. Bodenauflage in dreit Varianten Möglich, als Siebdruckplatte, als OSB mit verzinktem Blech belegt und als Polyamidauflage. Alle Einstellfächer verfügen frontseitig über eine verzinkte Stahlrolle als Entnahmehilfe. Optional können die Einstellfächer mit seitlichen Fachführungen in Holz, Polyamid oder Stahlblech ausgestattet werden. Zusätzlich kann der obere Modulrahmen als Lagerbühne mit 200 kg/m2 ausgerüstet werden.
|
|
|
Storage system (vertical shelf storage) for metal, plastic and wooden plates and sheets. Modularly extensible. Basismodul for small and middleformats with seven slots. Width 3,94 inches or 7,88 inches. The bottom plate are three variants possible, coated plywood, OSB panels coated with galvanised metal sheet or in polyamid PA6. Each slot are frontally equipped with a small steel roller for easily load and unload. Optionally, sidewards the shelf slots can be equipped with guide panels. Additionally, the upper Frame can be used as mezzanine floor.
| Model: | FGL-PL 210-7 / N | FGL-PL 260-7 / N | FGL-PL-300-7 / N |
|---|---|---|---|
| für: | Kleinformate | Mittelformate | Großformate |
| for: | small formats | middle formats | great formats |
| Länge: | 2.100 mm | 2.600 mm | 3.000 mm |
|---|---|---|---|
| Breite: | 1.050 mm (*1.785 mm) | - | 1.785 mm |
| Gesamthöhe: | 1.400 mm | - | 1.700 mm |
| Ladehöhe max: | 1.280 mm (lichte) | - | 1.550 mm |
| Einstelltiefe: | 2.100 mm | 2.600 mm | 3.000 mm |
| Fachbreite: | 105 mm (*210 mm) | - | 210 mm |
| Ausstattung: | |||
| Einstellfächer | 7 Stück mit je 5 aufrechten Fachstützen auer 40er QR. | 7 Stück mit je 6 aufrechten Fachstützen auer 40er QR. | 7 Stück mit je 8 aufrechten Fachstützen auer 40er QR. |
| Bodenplatten | 7 Stück aus 21 mm OSB mit 2 mm verzinktem Stahlblech belegt. | - | - |
| Vordere Entnahmerolle | 7 Stück, eine verzinkte Stahlrolle je Einstellfach. | - | - |
| Ausführung: | |||
| Oberfläche: | RAL 5010 Enzianblau | - | - |
| Tragkraft: | 2.100 kg | 2.800 kg | 3.500 kg |
| Tragkraft je Fach: | 300 kg | 400 kg | 500 kg |
Weitere Tafel- und Plattenlager z.B. für Tafelformate bis 5700 X 2100 mm stellen wir Ihnen gerne auf Anfrage vor. Senden Sie uns ganz unverbindlich hierzu Ihre Anfrage per Email zu.
For other sheet formats such 5700 X 2100 as example, please send us a email for further information.
