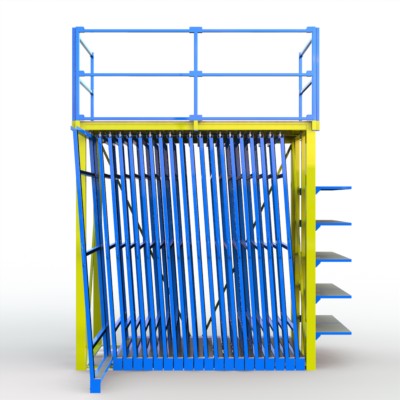

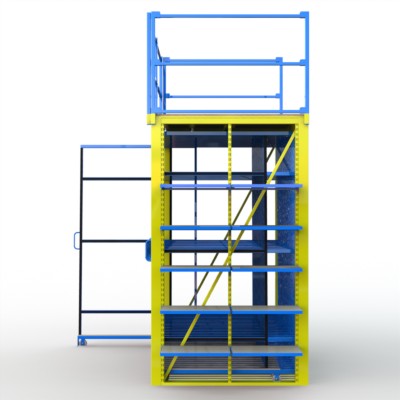

FGL-GTG20-B. FGL sistema lado módular de almacenamiento para puertas de cristal (puerta to vidrio), FGL drawer compact storage system for glass and all-glass doors, FGL Schubfach Lagermodul für Ganzglastüren, FGL Système de stockage modulaire pour portes tout-verre,  www.lager-und-transporttechnik.info FGL-GTG20-B. FGL sistema lado módular de almacenamiento para puertas de cristal (puerta to vidrio), FGL drawer compact storage system for glass and all-glass doors, FGL Schubfach Lagermodul für Ganzglastüren, FGL Système de stockage modulaire pour portes tout-verre,  www.lager-und-transporttechnik.info FGL-GTG20-B. FGL sistema lado módular de almacenamiento para puertas de cristal (puerta to vidrio), FGL drawer compact storage system for glass and all-glass doors, FGL Schubfach Lagermodul für Ganzglastüren, FGL Système de stockage modulaire pour portes tout-verre,  www.lager-und-transporttechnik.info


Ausführung:

Schubfachmodul für Ganzglastüren und Einzelgläser bis zu den Abmessungen 1.100 X 2.100 mm. mit 7 Einstellfächern, mit gummierten Anlagen und Weiholzauflage.
Lagerbühne mit abnehmbarem Schutzgeländer, sowie einstig mit verstellbaren Regalfachböden.

Grundabmessungen:


Rahmenbreite [B]: 2680 mm
Rahmentiefe [T]: 1.570 mm
Gesamthöhe [H]: 2.260 mm + Bühnengeländer
Einstellhöhe [LH]: max. 2.120 mm
Einstelltiefe: 1.100 mm
Auflagentiefe: 70 mm 65 mm nutzbar
Fachauszug [AL]: 980 mm

Ausstattung:

Fachanzahl: 20 ST
Anlagen horizontal: 3 ST gummiert
Anlagen vertikal: 2 ST gummiert
Auflage: 1 ST Weichholzauflage

Fachneigung: links- oder rechtslastig

Lagerbühne 4 qm; belegt mit 22mm OSB-Platte
Bühnengeländer steckbar ( 3seitig)
Regalfachböden 10 Stück, steckbar, Links oder rechtsseitig 600X300X22 mm

Weitere Details:

obere Fachführungen: 2 ST Kugellagerführungen
untere Fachführungen: 1+1 ST Polyamidlaufrolle und Polyamid-Führungsrolle

Innere Fachführung: 1 ST U-Schiene unten

Tragkraft je Facheinheit: 300 kg
Tragkraft Bühne: 400 kg/qm;

Lackierung: nach RAL z.B., 5010 Enzianblau
