Ausführung:

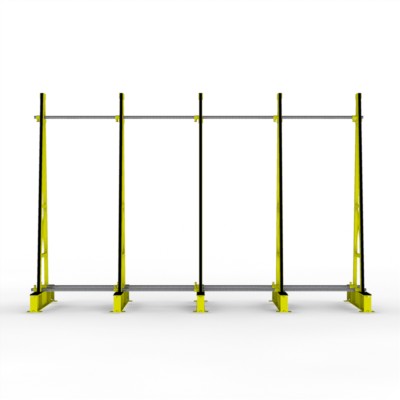

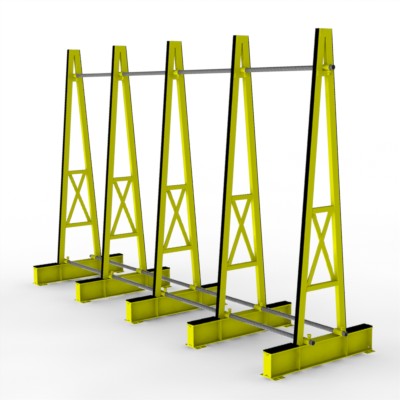

FGL Floatglas-Lagergestell zur beidseitigen Beladung mit je 5 Anlagebinder und einer Anlagenneigung von 5°, vorgesehen zur Verschraubung auf vorhandenem Untergrund.
Abmessungen:
Anlagenlänge: 3.000 mm abzüglich Auflagenbelegung
Einstelllänge: 5.000 mm Außenbinder zu Außenbinder (mittig)
Anlagenbreite: 50 mm 8x45mm Regupol – Gummibelag
Auflagentiefe: 350 mm je Seite
Auflagenbreite: 110 mm
Auflagenhöhe ca.: 260 mm inklusive Auflagenbelegung
Gesamttiefe: 1.400 mm
Binderabstand: 1.190 (1.200) mm Achsmaß
Ausstattung:
A-Binder: 5 ST in Höhe 3000 inkl. je 3 Stellschrauben
Auflagen: 5 ST
Verbindungsrohre: 3 ST in Länge 5000 mm
Anlagenneigung: 5 °
Auflagenbelegung: ca. 16 mm Spezial-Gewebegummi
Technische Daten:
Lackierung: 5010 RAL Enzianblau
Tragkraft: 24.000 kg
Fertigungsnummer: 2055
