Ausführung:

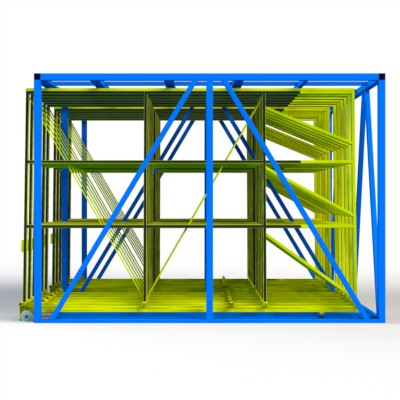

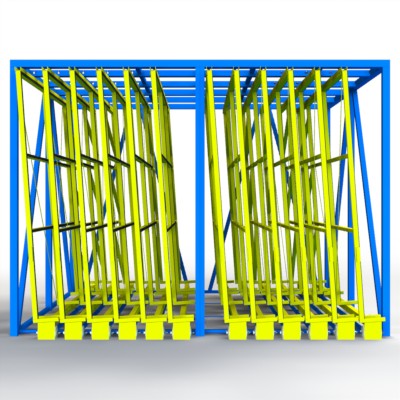

FGL Schubfachlager-Modulkombi für die platzsparende Lagerung und Kommissionierung von Glasgrößen in den Abmessungen bis 3.210 x 2.550 mm, mit 12 Einstellplätzen als Kombirahmen und nachfolgenden Daten.
Rahmenmaße:
Gesamtbreite [BK12]: 4.100 mm Kombirahmen mit 220-er Auflage
Rahmentiefe: 4.200 mm
Rahmenhöhe: 3.000 mm
Schubfächer:
Fachanzahl [BK12]: 12 ST
Fachauflagentiefe [BK12]: 220 mm abz. 5mm Anlagengummi
Fachauszuglänge (AL): 3.400 mm
Ladehöhe max.(LH): 2.630 mm Kistenmaß !
Ausführung:
untere Führung vorn: 1 ST Polyamid - Schwerlastdoppelrolle, Doppelkugellager, 1 ST Stehführungslager
untere Führung hinten: 1 ST SSL- Stahlschlitzrolle auf innerer T-Schiene, doppelkugelgelagert
obere Fachführung: 4- fach kugelgelagerte Führungsschienen
Auflagenoberfläche je Fach: 5 ST Spikes als Kistenkrallen zu Endcapverankerung
Anlagenoberfläche: 3 ST einhängbare EC-Anlagen
Technische Details:
Fachneigung: 4,2 °
TK- per Schubfach: 2.500 kg / 220-er Fächer
Ausführung: lackiert RAL 5010 Enzianblau
Fertigungsnummer: 3893
