Ausführung:

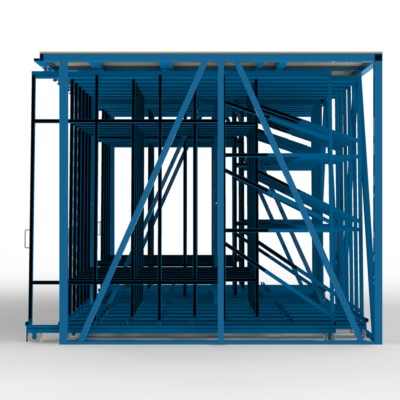

FGL Kombimodul für die platzsparende Lagerung und Kommissionierung von breiten Rahmenelementen, bestehend aus 2 Einzelrahmen als Kurzrahmen, ausgestattet mit insgesamt 15 Schubfächern
und 250 + 150 mm Auflagentiefe je Einstellfach, sowie nachfolgenden Eigenschaften.
Rahmenmaße:
Gesamtbreite (BK): 4.760 mm Kombirahmen
Einzelrahmenbreite (B1+B2): 2.380 mm + 2.380 mm
Rahmentiefe (Tu): 3.200 mm Unterrahmen
Rahmentiefe (To): 3.500 mm Oberrahmen
Gesamthöhe: 3.000 mm (+ optionale Bühnenverlegeplatten)
Schubfächer:
Fachanzahl gesamt: 15 ST
Fachanzahl (250-er): 10 ST 250-er Facheinheiten
(150-er): 5 ST 150-er Facheinheiten
* Fachauflagentiefe (B1): 4x 250 mm / 4x 150 mm
* Fachauflagentiefe (B2): 6x 250 mm / 1x 150 mm
Fachauszuglänge (AL): 2.850 mm
Ladehöhe max.(LH): 2.600 mm
Ausführung:
untere Führung vorn: 1 ST SL-PO Rolle mit Doppelkugellager / 1 ST Stehführungslager
untere Führung hinten: 1 ST SL-PO- Rolle doppelkugelgelagert auf innerer U-Schiene
obere Fachführung: 4- fach kugelgelagerte Führungsschienen
Auflagenoberfläche: einzeln mit durchgehender Weichholzauflage
Technische Details:
Fachneigung: 4,2 °
Tragkraft gesamt je Fachschlitten: 400 kg ( optional auch in Lastausführung 1.000 kg lieferbar )
Ausführung: lackiert RAL 5010 Enzianblau
Fertigungsnummer: 3369
