Hier finden Sie eine Übersicht von FGL-Produkten, welche sofort ab Werk lieferbar sind.
Dabei handelt es sich um Messe-und Ausstellungsstücke und vereinzelt um produktionsbedingte Überhänge.
FGL Montagewagen für Rahmen- und Fassadenelemente
Typ: FGL_MRT-2000-N AZ2
FGL-Montagetisch zur Montage von Rahmen- u. Fassadenelemente, ausgestattet mit beidseitigen Auflagenauszügen, integrierter
Werkzeugablage, je 4 höhenverstellbaren Lenkrollen und nachfolgenden Eigenschaften.
Grundmaße:
Länge: 2.080 mm
Breite: 600 mm
Gesamt-Höhe: 970 mm
Auflagenlänge [A]: 2.080 mm 1.520 + 560 mm
[B]: 4.140 mm (ausgezogen)
Auflagenbreite: 600 mm
Ausstattung:
Festauflagen: 2 ST längsseitig gummiert hellgrau
Auszugauflagen: 2x 2 ST längsseitig gummiert hellgrau
2x 4 ST Schrägauflagen endseitig
Rollenunterbau:
Lenkrollen: 2 ST Polyamid 125 mm
Lenkrollen / Stop: 2 ST Polyamid 125 mm
Weitere Merkmale:
[1] Werkzeugablage: 1 ST aus Siebdruckboden 15mm fest verschraubt
[Ablagefläche] 600x 1.250 mm
[Ablagehöhe] ca. 650 mm
[2] Verstellhöhe: 200 mm / Auflagehöhe 970 bis 1.170 mm
Technische Daten:
Lackierung: 5010 RAL Enzianblau / aus 2-K-Lack
Tragfähigkeit: 500,0 kg
Menge: 04 Stück

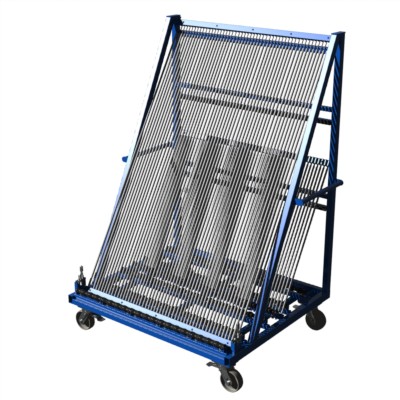

FGL-Scheibensortierwagen mit 50 Einstellplätzen
Typ: FGL-SW50-10
bis 10 (max.12) mm Dicke je Fach.
Breite: 1.390 mm
Tiefe: 1.200 mm
Einstellhöhe: 1.700 mm / Überladung möglich
Gesamthöhe: 1.980 mm
Einstellbreite (max.): 10 (12) mm
Einschubhöhe: 340 mm
Ausstattung:
Einstellplätze: 50 Stück "mit Kunststoffröllchen"
Schubgriff: 2 Stück beidseitig
Glasbremse: 1 Stück - Betätigung manuell
2 Lenkrollen Vollgummi o. Polyamid, davon 1x Stopp
2 Bockrollen Vollgummi o. Polyamid
Lackierung: RAL 5010 Enzianblau
Tragkraft: 1.250 kg
Menge: 01 Stück

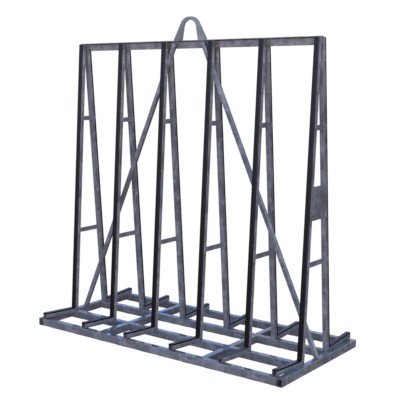

FGL Glas- und Elementetransportgestell
Typ. FGL-A-189-196-N (ohne Staplerfüße)
zur beidseitigen Beladung, kranbar.
Grundmaße:
Länge: 1.800 mm
Breite: 900 mm
Ladehöhe: 1.850 mm
Gesamthöhe 2.060 mm inklusive Mittekranoese
Auflagenbreite: 300 mm nutzbar 290mm
Ausstattung:
Anlagen je Seite: 6 ST gummiert
Auflagen je Seite: 6 ST gummiert
Kranoesen: 1 ST Mittelkranoese
Zugstreben: 2 ST
Beschriftungsblech: 1 ST stirnseitig
Technische Daten:
Ausführung: verzinkt
TK - Gesamt 1.500 Kg
Menge: 01 Stück

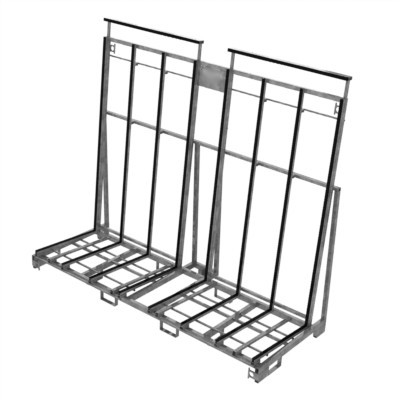

Vario Fenster- und Elementegestell
Typ: FGL-L-212-226 ST Vario
Fenster- und Elementegestell zur einseitigen Beladung, Kranbar, stapler- und hubwagenfähig.
Grundmaße:
Länge: 2.000 mm
Breite: 1.170 mm
Ladehöhe: 2.200 mm bis 3.050 mm inkl. Vario-Auszug
Gesamt-Höhe max.: 2.350 mm bis 3200 mm inkl. Vario-Auszug
Auflagentiefe: 870 mm / 860 mm nutzbar
Ausstattung:
Anlagen: 6 ST gummiert vertikal
Queranlagen: 2 ST *optional als Varioauszug
Auflagen: 6 ST gummiert
Gurtbefestigung: 6+2 ST Bindestangen im Grundrahmen und Anlagenbinder
Staplerfüße: 8 ST
Kippsicherungen: 4+4 ST längsseitig / Mittig und stirnseitig
Kranoesen/ Zugoesen: 2+2 ST am Oberholm und Grundrahmen Kombiausführung für Haken und Schlaufe
Unterlochraster: 4 ST im Grundrahmen für optionale Gurtspannlatten
Beschriftungsblech: 1 ST gelasert in Rückenanlage
Ausführung: verzinkt
Tragkraft: 1.500 kg
Zubehör: FGL- VARIO-ST Typ 1
Schubvorrichtung inklusive horizontaler Queranlage passend für vorgenannten Gestelltyp aus Position 1
Grundmaße:
Breite: 795 mm
Auszughöhe: 3.050 mm
Einstellparameter: stufenlos
Anlagenbreite: 795 mm
Ausstattung:
Schubstange: 1 ST zum Einstecken
Technische Daten:
Eigengewicht: 26,4 kg pro Paar
Ausführung: verzinkt
Menge: 01 Stück
Vario Fenster- und Elementetransportgestell
Typ: L-1112-Vario
Transportgestell für Fensterelemente zur einseitigen Beladung, kran-, stapler- und hubwagenfähig, mit manuell ausziehbarer oberer Teleskopanlage.
Grundmaße:
Länge: 1.050 mm
Tiefe: 1.100 mm / Grundmaß!
Ladehöhe: 2.085 - 2.800 mm / minimal - maximal
Gesamt-Höhe: 2.260 -2.980 mm / minimal – maximal
Stapelhöhe max.: 2.600 mm / für 4-fach Stapelung
Stapelbreite max.: 1.200 mm / für 4-fach Stapelung
Auflagentiefe: 870 mm
Aufbau:
Anlagen: 4 ST vertikal gummiert
3 ST horizontal gummiert
1 ST horizontal ausziehbar
Auflagen: 4 ST verstärkter Unterbau / 3 mm Abstand (Außenauflagen)
Staplerfüße: 4 ST mit verstärkten Blech
Kippsicherungen: 4+4 ST stirnseitig elektrohubwagengeeignet
Kranoesen: 2+2 ST geeignet für Schlaufen und Krangeschirr!
Gurtösen: 4 ST im Anlagenbinder
Bindestangen: 3 ST im Grundrahmen unterhalb der Auflagenverstärkungen
Längsstangen: 2 ST im Grundrahmen, Frontseitig und Innenliegend
1 ST am oberen Querrahmen der festen Anlagen
Auszug: 1 ST mit seitlich innenliegenden Stellschrauben und mittiger Bohrung
Beschriftungsblech: 1+1 ST Grundrahmen / Rückenanlage
Technische Daten:
Ausführung: verzinkt
Neigung: 4°
Tragkraft: 1.200 kg
Menge: 03 Stück
Vario Fenster- und Elementegestell
Typ: Vario L-2211
Transportgestell für Fensterelemente zur einseitigen Beladung, kran-, stapler- und hubwagenfähig, mit
2 manuell ausziehbaren oberen Teleskopanlagen.
Grundmaße:
Länge: 2.240 mm
Tiefe: 1.100 mm / Grundmaß!
Ladehöhe: 2.085 - 2.800 mm / minimal - maximal
Gesamt-Höhe: 2.260 -2.980 mm / minimal – maximal
Stapelhöhe max.: 2.600 mm / für 4-fach Stapelung
Stapelbreite max.: 2.400 mm / für 4-fach Stapelung
Auflagentiefe: 870 mm
Aufbau:
Anlagen: 8 ST vertikal gummiert / 2x 4
6 ST horizontal gummiert / 2x 3 und 2 ST zusätzlich mittig Anlagenrahmen
und seitlichen Knotenblechen.
2 ST horizontal ausziehbar / rechts + links
Auflagen: 2x 4 ST verstärkter Unterbau / 3 mm Abstand (Außenauflagen)
Staplerfüße: 4 ST mit verstärktem Blech
Kippsicherungen: 8+4 ST längsseitig und stirnseitig hubwagengeeignet ( Achsmaß 380 mm )
Kranoesen: 2+2 ST geeignet für Schlaufen und Krangeschirr!
Bindestangen: 6 ST im Grundrahmen unterhalb der Auflagenverstärkungen/Vorderkante
Längsrohre: 2+2 ST im Grundrahmen Frontseitig und innenliegend
2 ST am oberen Querrahmen der festen Anlagen
Auszug: 2 ST mit seitlich innenliegenden Stellschrauben und mittiger Bohrung
Beschriftungsblech: 1+1 ST Grundrahmen vorn + Rückenanlage mittig
Technische Daten:
Ausführung: verzinkt
Neigung: 4°
Tragkraft: 2.000,0 kg
Menge: 01 Stück

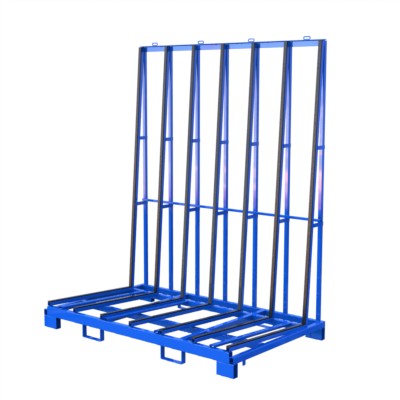

FGL Fenstertransportgestell
Typ: FGL L-2212-227-G4
Fenstertransportgestell zur einseitigen Beladung, stapler- und hubwagenfähig, vorgerüstet mit Unterlochraster und Gurtösen für den Einsatz optionaler Gurtspannlatten.
Ausführung:
Länge: 2.200 mm
Tiefe: 1.200 mm
Ladehöhe: 2.200 mm
Gesamthöhe: 2.360 mm
Auflagentiefe: 970 mm 960 mm nutzbar
Ausstattung:
Anlagen vertikal: 7 ST gummiert
horizontal: 1 ST oberhalb gummiert
Auflagen: 7 ST gummiert
Querstabilisator: 1 ST
Staplerfüße: 4 ST für Hubwagenbetrieb
Kippsicherungen: 4 ST für Gabelstaplerbetrieb
Gurtoesen: 4 ST inklusive
Lochraster unten: 4 ST inklusive
Weitere Details:
Ausführung: lackiert z. B. RAL 5010 Enzianblau
Tragkraft: 1.500 kg
Menge: 01 Stück
FGL Lagergestell (L-Bock)
Typ: FGL-L-155-226 N
Einseitiger Lager- und Abstellbock für Fenster und Glas mit nachfolgenden Daten.
Länge: 1.500 mm
Gesamttiefe: 500 mm
Gesamthöhe: 2.250 mm
Auflagentiefe: 250 mm / 240 mm nutzbar
Anlagen senkrecht: 6 ST gummiert
Auflagen: 6 ST gummiert
Lackierung: 5010 RAL Enzianblau
Tragkraft: 1000 kg
Menge: 01 Stück

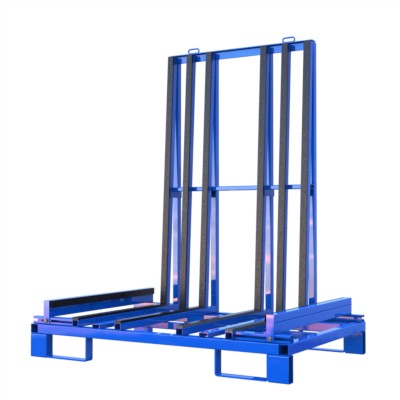

FGL Transportgestell
Typ: FGL-L158-7/KB2
für einseitige Beladung, hubwagen- und staplerfähig von allen Seiten, ausgestattet mit Staplerfüßen und Kippsicherungen.
Grundmaße:
Länge: 1.500 mm
Tiefe: 800 mm
Anlagenhöhe: 1.200 mm
Gesamt-Höhe: 1.400 mm inkl. Gurtoesen
Auflagentiefe: 660 mm / 650 mm nutzbar
Aufbau:
Anlagen vertikal: 7 ST gummiert
Auflagen: 4 ST gummiert
Gurtoesen: 3 ST
Lochraster: 3 ST gegen Anlage fluchtend
Staplerfüße: 4 ST
Kippsicherungen: 4 ST längsseitig
Zusatzstreben: 2 ST im Grundrahmen für stirnseitige Einfahrt
Seitenklemmschiene: 2 / 2 ST frontal und rückseitig außen liegende Führung
Gurtspannlatten: *optional ST
Technische Daten:
Lackierung: 5010 RAL Enzianblau
Eigengewicht: 60,0 kg
Tragkraft: 800 kg
Zubehör:
FGL-SB-800/KBN2
beiderseitige Rutschsicherung für den frontalen Schutz bzw. als Anschlagkante Ihrer Gläser seitlich verschiebbare Ausführung mit innenliegender Gummierung auf der unteren Ebene
unterer Querstopper: 800 mm gummiert
Eigengewicht einzeln: 3,25 kg
Eigengewicht je Paar: 6,5 kg
Menge: 01 Stück

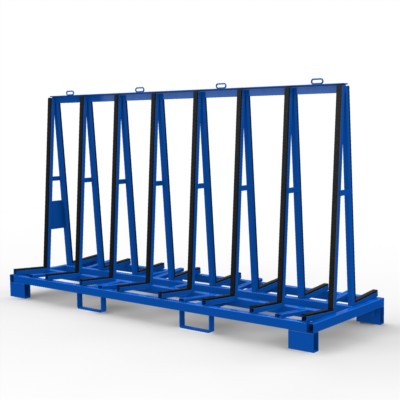

FGL Glastransportgestell
Typ: FGL 248-128-G4
Glastransportgestell für beidseitige Beladung mit Lochraster, zur Nutzung von FGL-Gurtspannlatten, Staplerfüßen.
Grundmaße:
Länge: 2.400 mm
Breite: 800 mm
Glasladehöhe: 1.200 mm
Gesamt-Höhe: 1.450 mm inklusive Kranoesen
Auflagenbreite je Seite: 260 mm / 250 mm nutzbar
Ausstattung:
Anlagen je Seite: 8 ST gummiert / senkrecht
Auflagen je Seite: 8 ST gummiert
Staplerfüße: 4 ST hubwagengeeignet
Kippsicherungen: 4 ST Gabelstaplernutzung
Lochraster unten: 4 ST
Gurtoesen: 4 ST
Beschriftungsbleche: 1 ST stirnseitig
Technische Daten:
Ausführung: lackiert
Lackierung: 5010 RAL Enzianblau
Tragkraft: 2.000 kg
Menge: 06 Stück
